恒流亦可叫稳流，意思相近，通常能不加区别。与恒压的概念相比，恒流的概念就难于理解一些了，因为日常生活中恒压源是多见的，蓄电池干电池是直流恒压电源，而 220V 交流电，则可认为是一种交流恒压电源，因为它们的输出电压是基本不变的，是不随输出电流的大小而大幅变化的。

  大多数LED会给出额定电流，例如Φ5为20mA，1W的为350mA…等，但这并不等于LED只能工作于这些额定电流，更不意味着LED就是一个恒流器件。例如Cree的1瓦LED和3瓦LED是同一型号，电流从350mA加大到700mA，功率就从1W加大成3W，所以这个LED可以工作在350-700mA之间的任意值。

  LED的中文名字就是发光二极管，所以它本身就是一个二极管。例如一个20mA的草帽LED的伏安特性如图1所示。

  假如用干电池或蓄电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，LED的电流就会超过100mA，很快就会烧坏。对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10.5V。相差将近20%。从伏安特性上能够准确的看出，电源电压的10%的变化（3.4V-3.1V），就会引起正向电流的3.5倍的变化（从350mA变到100mA）。

  到现在为止，还有很多人以为LED电压定了，电流也就定了，所以采用恒压和恒流是一样的。实际上，LED的伏安特性并不是固定的，而是随温度而变化的，所以电压定了，电流并不一定，而是随气温变化的。

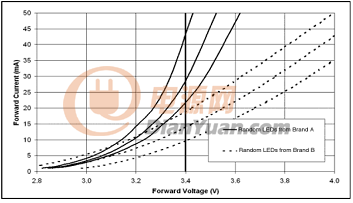

  由于LED伏安特性的离散性，不但不同厂家生产的同样瓦数的LED伏安特性不一样，就是同一厂家生产的同一型号的LED其伏安特性也是不一样的。

  很明显，假如用恒压电源3.4V供电，显然流过每个LED的电流都不一样，每个LED的亮度也就不一样。所以不能采用恒压电源供电。

  4. 多个LED并联后，采用恒压电源供电，能不能用不同的串联电阻来使电流平衡？

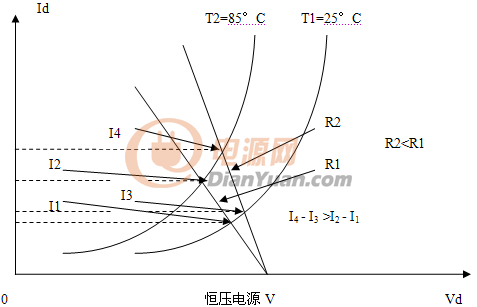

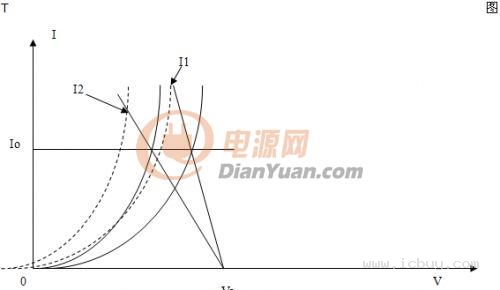

  在常温下是可以的，但在温升以后就不能保持了。图6中就显示了这样的一个问题，常温下的LED伏安特性以实线表示，两个LED的伏安特性在斜率上略有区别，在用恒压电源Vo供电时，选用不同的电阻，能够获得同样的正向电流Io。因为还是原来的恒压和原来的电阻，此时的电流却变成了I1和I2。不等于原来的Io了。

  图6. 串联电阻可以在常温下保持其电流不变，但在温升以后就不能保持电流平衡。

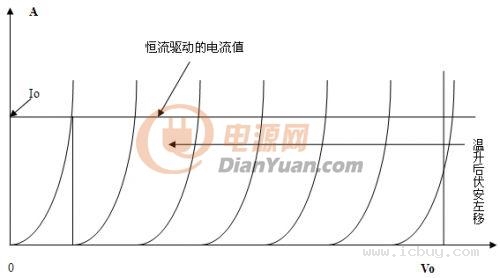

  假如用恒压电源供电，其温度效应（由温升而引起的电流增加）将会扩大N倍，这是因为所有LED串联以后相当于各个LED的伏安特性沿电压轴串联。

  温升以后，N个伏安特性都左移，就使电流的增加也加大了N倍。如果采用恒流电源供电，那么温升以后，仍然能够保持电流恒定为Io。
